CAESES

CAESES是一款十分很不错的三维建模仿真的软件。它功能很大、优化效率高、可以自动化优化、分析工具快速 CAESES拥有多种不同的试验设计及单目标、多目标优化算法，能够根据仿真计算评估的结果，这样更好使用这个软件功能，对这款软件有需要的小伙伴快来下载吧。

CAESES基本简介

CAESES软件是一款功能强大，专业实用的三维建模仿真工具。软件可以帮助用户轻松的打造出自各种船舶、汽车、航空航天叶轮机械等三维模型，提供了产品设计、分析、优化等实用功能，能够大大的提高工作效率。

CAESES软件特色

1、解决产品性能提升的迫切需求，在更短的时间内得出性能更优越的产品

2、快速研究大量参数的相互影响，积累设计经验

3、积累大量产品模型及分析结果数据库

4、CAESES软件结合仿真工具建立产品设计、分析、优化平台，大幅提升工程师工作效率

CAESES功能介绍

1、参数化建模：

CAESES软件拥有丰富的曲线及曲面库，能够通过函数曲线控制参数分布，进而生成参数化的曲面模型;基于其便捷的函数控制方法及模块化的建模程序，能够通过更少的参数构建更复杂的曲面模型，从而在之后的优化过程中，有效的减少设计变量数，降低优化变种数，大大提高优化效率。另外CAESES还可以通过控制面、控制框等方式控制外部导入模型，进行半参数化的模型变化控制。

2、仿真分析工具链接

CAESES的软件耦合器，能够方便的将网格生成器(ICEM、Turbogrid、IGG、Pointwise等)、CAE求解器(Fluent、Star-ccm+、Numeca、Ansys CFX、shipflow等)以及其它一些分析工具快速、直接地耦合在一起，可以灵活的定义仿真分析流程，并且能够提取仿真结果，从而判断模型性能优劣。由于CAESES中几何模型是由自身创建，从而能够直接反馈调整几何模型，减少中间环节，保证了数据在模型—求解器—优化闭合回路中的通畅流动

3、丰富的优化算法

CAESES软件拥有多种不同的试验设计及单目标、多目标优化算法，能够根据仿真计算评估的结果，反馈控制几何参数变化，从而生成不同的新的设计变种，对模型进行自动化优化。

CAESES使用说明

首先建模步骤

本教程可以作为CAESES的起点。 它向您展示了非常基本的建模技术，并介绍了CAESES的建模概念。 作为示例，创建了汽车的简单参数化后翼模型。

有关更多有用的信息，您还可以查看我们网站上的教程视频。

作为先决条件，您还可以观看此视频以熟悉图形用户界面。

在本教程之后，您将基本了解如何创建参数化几何，包括曲线，曲面和实体，以后可用于自动生成设计变量，CFD集成和设计优化。

CAESES项目

生成的模型可以在文档浏览器的示例>教程中找到。

在开始之前，请确保我们使用毫米(在GUI的底部)：

基本资料

本教程的起点是XY平面中2D轮廓的草图。 在此示例中，机翼形状将基于NACA 4位系列配置文件。 NACA型材通常用于工业中，以形成机翼，翼型和其他空气动力学形状的基础。

首先通过文件>保存项目保存项目，如同开始之前一样。

通过单击3D视图窗口底部的“Z” - 图标，将方向设置为XY平面。

从CAD下拉菜单(或从cad工具栏)中选择曲线> NACA-4DS曲线。

将创建的对象重命名为“profile”。

现在，轮廓显示在3D视图中，前缘位于全局坐标系的原点。 对象编辑器显示曲线的属性。

通过鼠标右键单击每个标记值创建设计变量。 给它们有用的名称，并根据下图设置值：

转换2D配置文件：图像曲线与转换链

我们希望将配置文件从原点转换为3D空间中的位置。 为此，创建一个引用原始曲线的图像曲线。 然后，图像曲线也会得到一个转换链，它将保存所有单个转换。 您仍然可以更改原始配置文件的形状，图像将简单地将所有内容映射到新位置。

创建图像曲线：CAD>曲线>图像曲线。

将对象重命名为“profileTransformed”。

将图像曲线的来源设置为“轮廓”。

现在我们为即将到来的转换创建一个容器，并将其直接设置在图像上：

创建转型链：CAD>转型>转型链。

将新对象重命名为“chain”。

选择曲线“profileTransformed”并为图像转换设置“链”

转换2D轮廓：缩放和旋转

现在轮廓的转换：我们将创建一个缩放来翻转轮廓，并创建一个旋转来应用一个攻角。

创建缩放变换：CAD>变换>缩放。

将对象重命名为“镜像”。 将Y坐标设置为-1。

将转换“镜像”置于转换链“链”中。 选择“链”并使用拖放。

现在轮换：

创建旋转变换：CAD>变换>旋转。

将对象重命名为“旋转”。

将轴设置为“Z.

为角度创建设计变量并将其重命名为“AOA”(攻角)。

将转换“旋转”到转换链“链”中。 选择“链”并使用拖放。

现在您可以尝试更改设计变量“AOA”。

转换2D配置文件：翻译

最后，我们将图像曲线转换为3D空间中的位置。

创建点：CAD>点> 3D点。

将对象重命名为“refPoint”。

通过拖动原点上方某点的红色和绿色箭头移动3D窗口中的点。

保持选定的点并创建翻译：CAD>转换>翻译。

将对象重命名为“翻译”。 您可以看到增量正在引用该点的坐标。

将转换“translate”放入转换链“chain”：选择对象“translate”并使用拖放操作。 注意转换的顺序!

CAESES常见问题

1、如何在启动CAESES时处理错误消息

启动日志在启动过程中显示单个系统条目。可以在Windows用户的以下路径下找到它：如果出现问题，错误条目将写入启动日志中。

例如：许可证文件问题可以由此启动日志中的条目确定

重要提示：联系FRIENDSHIP支持时，必须附上此启动日志。如果您正在使用节点锁定许可证，则还必须发送fslicense.dat。

CAESES安装步骤

1.在 下载CAESES最新版软件包

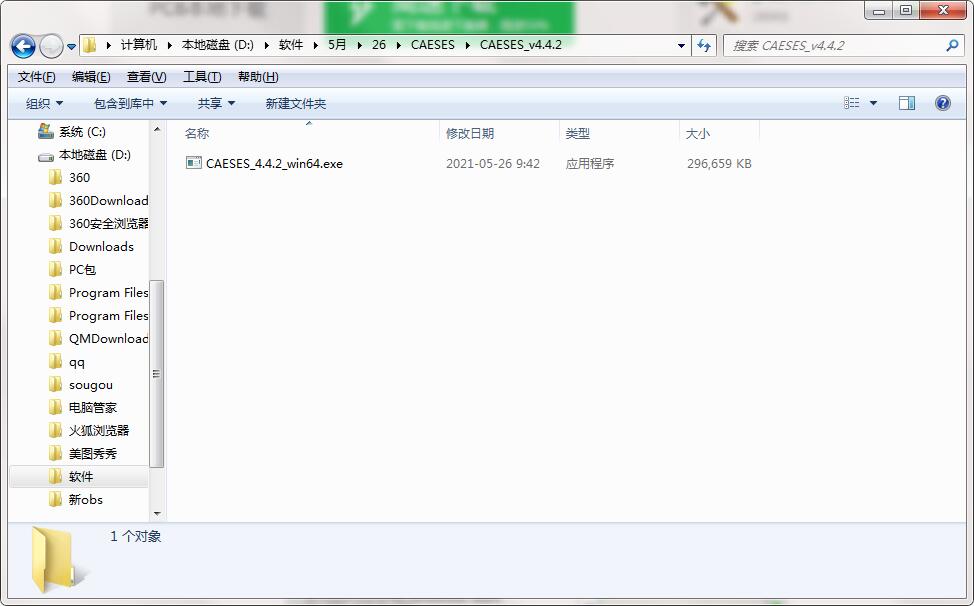

2.解压CAESES软件，运行文件

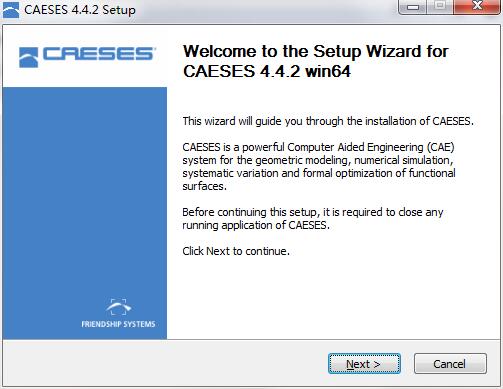

3.双击打开,进入CAESES软件界面，点击下一步

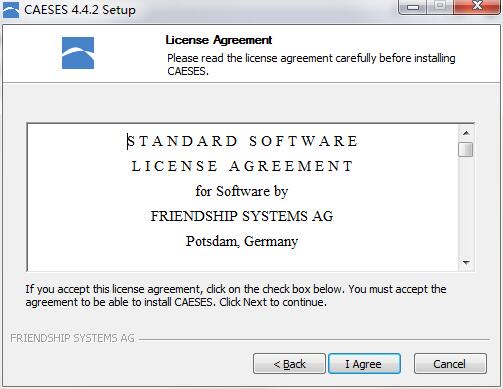

4.请仔细阅读下面的安装许可协议，是否接受上述许可证协议的所有条款，点击我同意，点击下一步

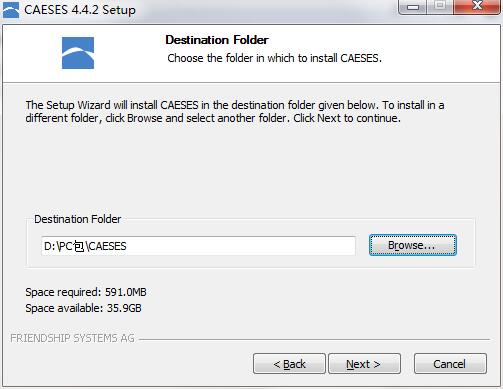

5.选择目的地位置，软件将被安装到以下列出的文件夹中，要选择不同位置，建入新的路径，点击下一步

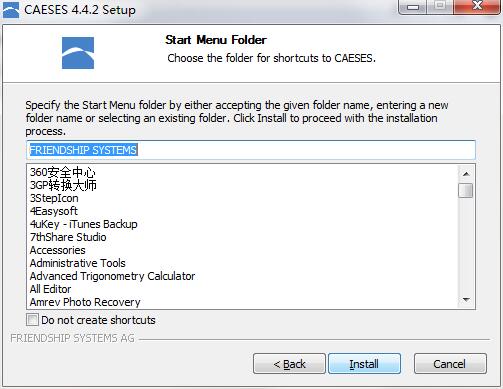

6.创建快捷方式文件夹，快捷方式图标将在下面指出的文件夹中创建。点击安装

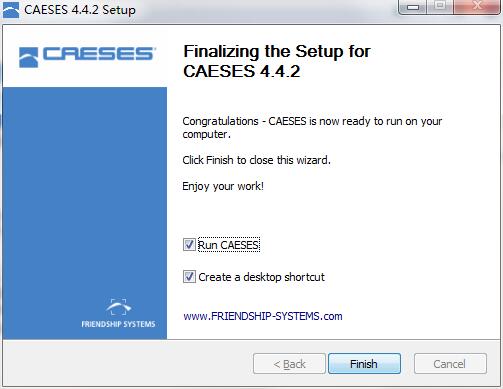

7.点击完成，CAESES软件安装成功

CAESES更新日志

1：全新界面，清爽，简单，高效

2：性能越来越好
