protues

protues是一款特别实用的电路仿真工具。它界面简单实用、总线电路设计的简明清晰，protues用户可以实时采用RAM，ROM，键盘，马达，LED，LCD，AD/DA，部分SPI器件，部分IIC器件，这款软件的基础功能很齐全，可以让我们更好实用，有需要下载吧。

软件功能

1、支持总线结构：使用总线器件和总线布线使电路设计简明清晰

2、可输出高质量图纸：通过个性化设置，可以生成印刷质量的BMP图纸，可以方便地供WORD、POWERPOINT等多种文档使

3、智能BOM管理：原理图器件的修改或者BOM修改总能保持BOM与原理图的一致性

4、智能化的连线功能：自动连线功能使连接导线简单快捷，大大缩短绘图时间

5、支持子电路：采用子电路设计可使设计更加简洁明了

6、智能的器件搜索：通过模糊搜索可以快速定位所需要的器件

7、丰富的器件库：超过50000种元器件，可方便地创建新器件与封装

软件特色

1、互动的电路仿真

Proteus下载安装后，用户可以实时采用RAM，ROM，键盘，马达，LED，LCD，AD/DA，部分SPI器件，部分IIC器件。

2、仿真处理器及其外围电路

Proteus下载安装后，用户使用它可以仿真51系列、AVR、PIC、ARM、等常用主流单片机。还可以直接在基于原理图的虚拟原型上编程，再配合显示及输出，能看到运行后输入输出的效果。配合系统配置的虚拟逻辑分析仪、示波器等，Proteus建立了完备的电子设计开发环境。

3、基础功能齐全

Proteus下载安装后，它还可以进行PCB自动或人工布线、SPICE电路仿真、原理布图等操作。

安装步骤

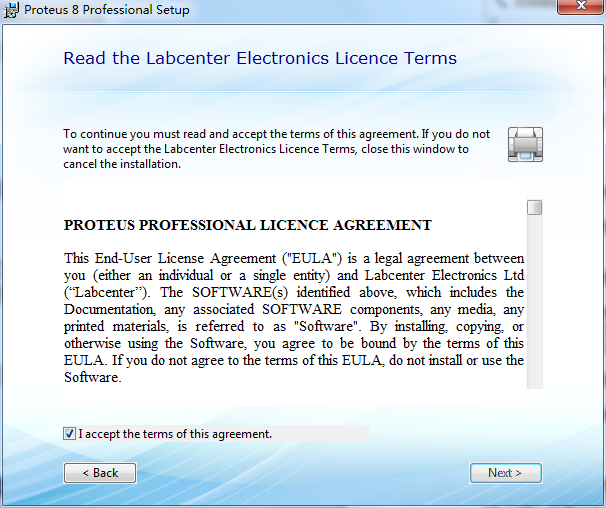

将protues下载下来，并解压到当前文件夹中，点击其中的protues.exe应用程序，进入安装向导界面，接着点击下一步，来到许可协议界面，阅读相关协议，如无异议，勾选【I accept the terms of this agreement】，点击【Next】。

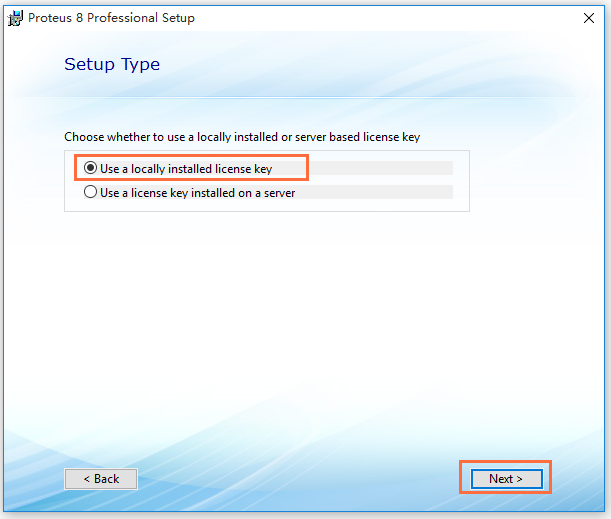

根据实际用途，选择是否在本地注册或者服务器上注册，普通用户默认选择第一选项，点击【Next】，

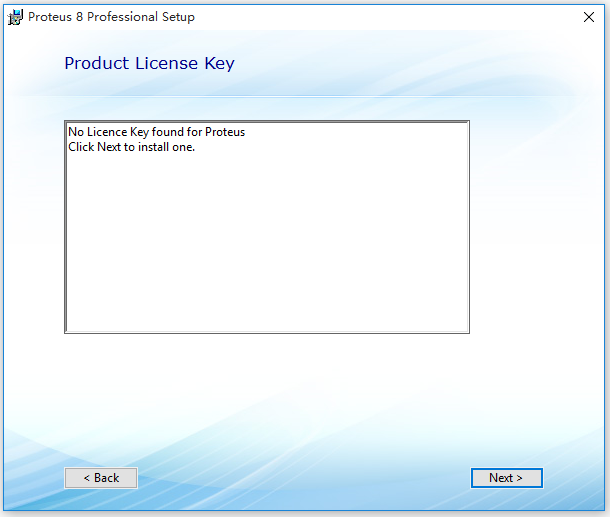

未找到注册码，提醒我们手动添加，点击【Next】，

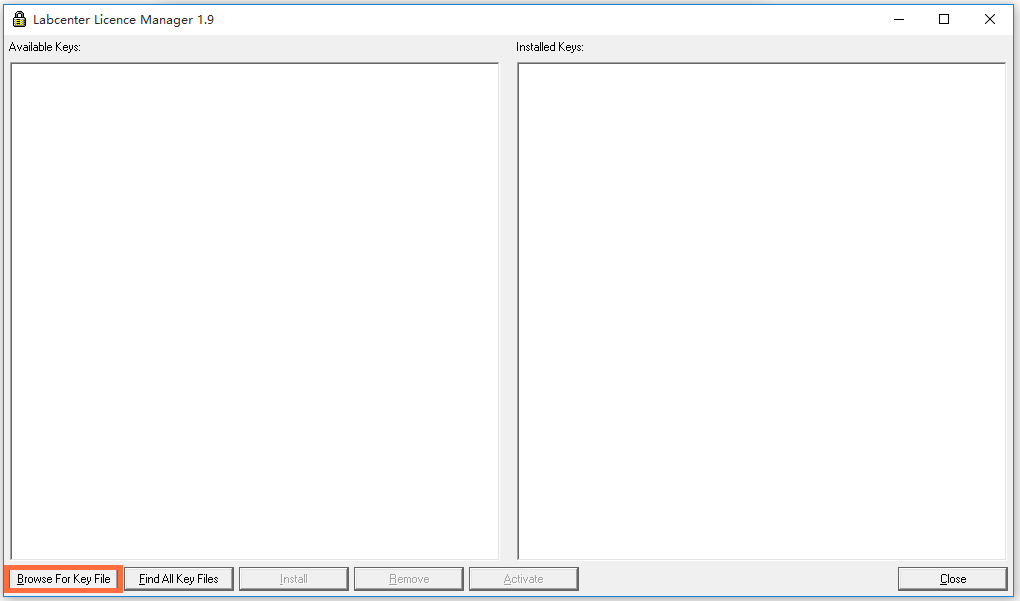

进入如下界面，点击【Browse For Key File】，

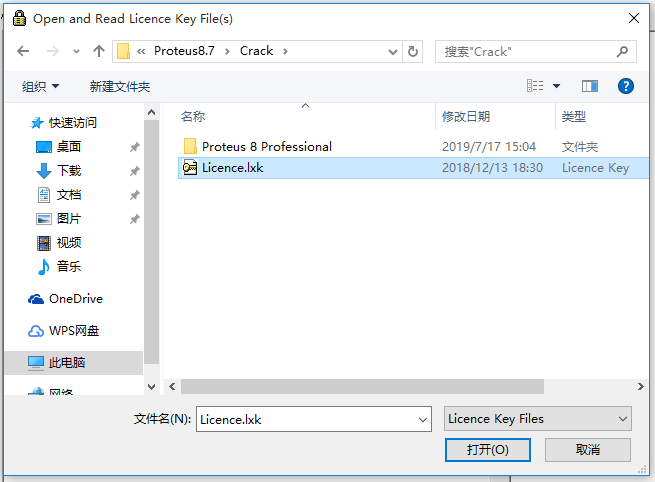

弹出窗口，在解压缩包中找到Crack文件夹，选择Licence.lxk文件，如图，点击【打开】，

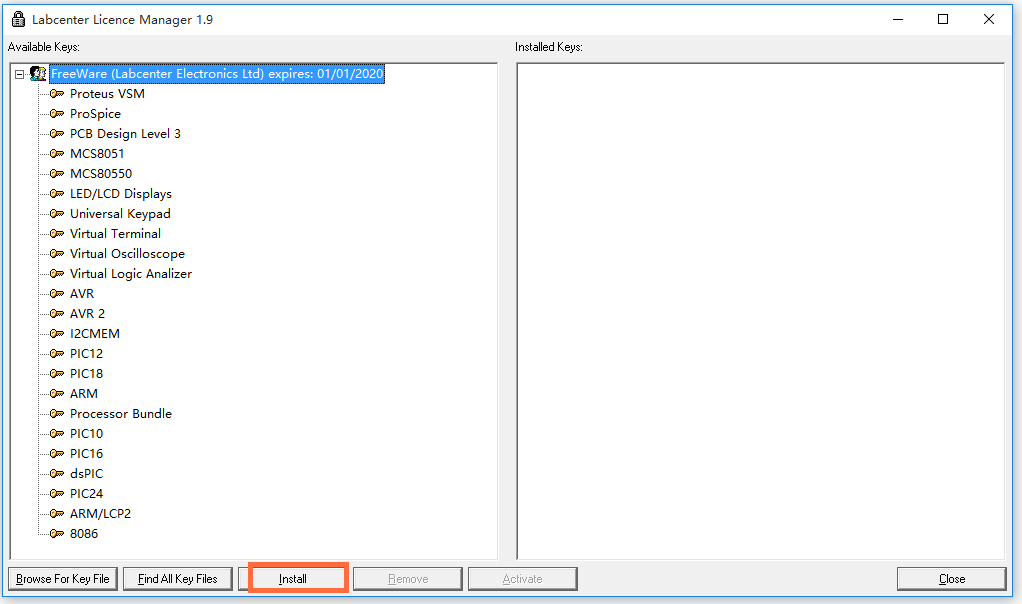

选中列表中添加进来的注册文件，点击下方的【Install】，

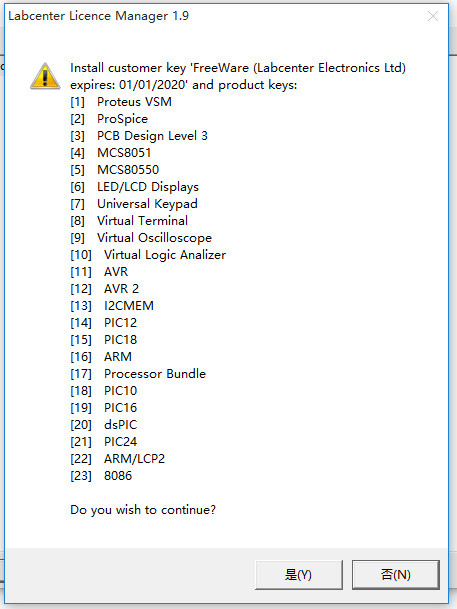

如图，点击【是】，继续下一步，

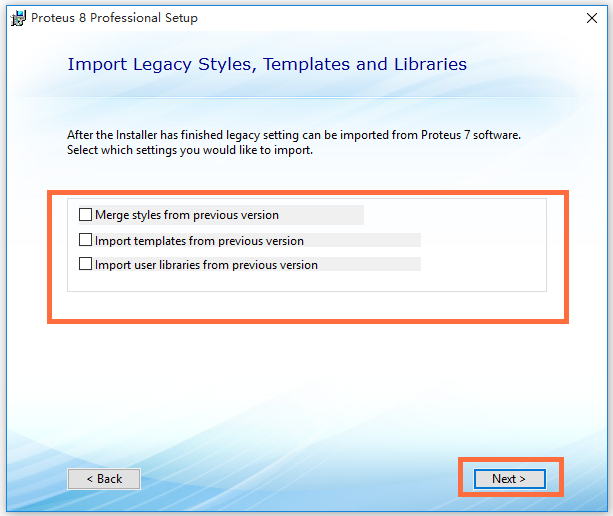

根据需要，选择是否“将旧版本样式与新版融合”、“从旧版本中导入模板”和“从旧版本导入用户数据”，如果是初次使用Proteus，不必勾选，直接点击【Next】，

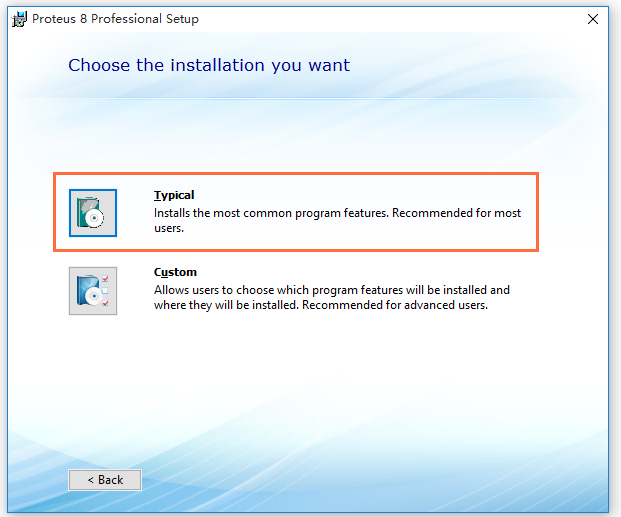

选择安装类型，选择【Typical】，这是经典模式;如果你有特殊需求，可以选择【Custom】，即自定义模式，

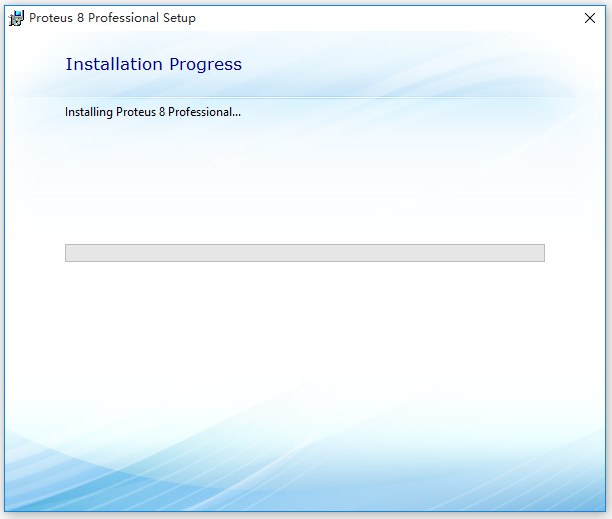

开始安装软件，耐心等待，

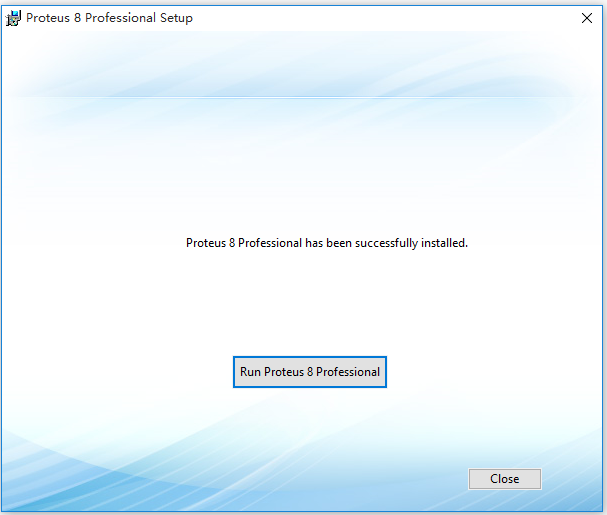

安装成功，如果需要立即使用Proteus，直接点击【Run Proteus 8 Professional】即可。

protues使用说明

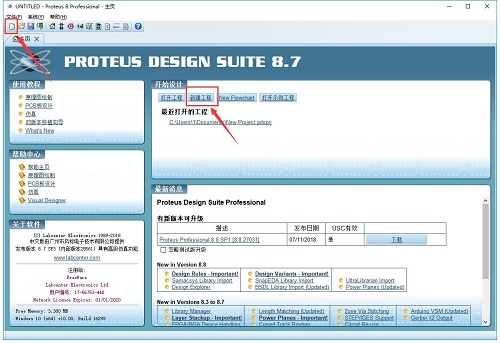

1、打开Proteus电路仿真软件，进入界面，点击如图所示的两个按钮，新建工程，

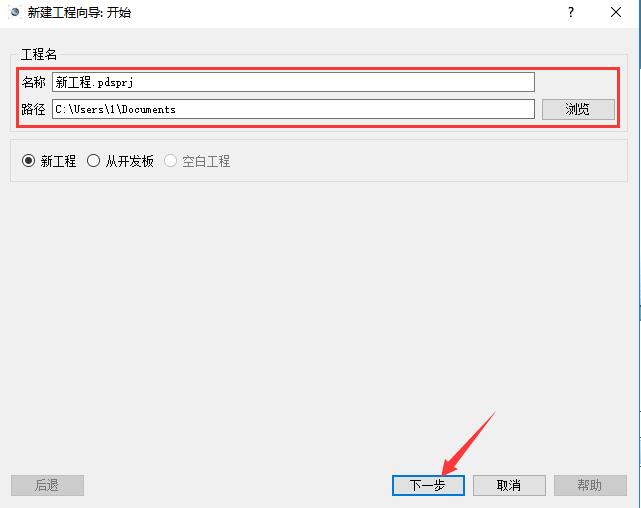

2、进入新建工程窗口，先设置项目名称和存储目录，点击【下一步】，

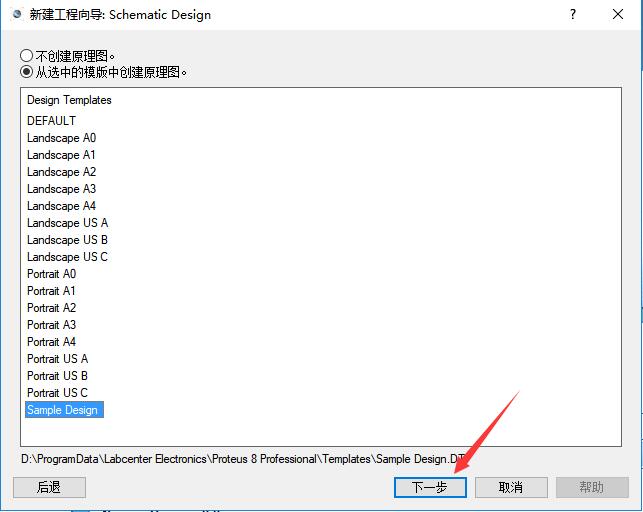

3、选择新工程需要使用的原理图，如果不需要，选中【不创建原理图】，进行下一步，

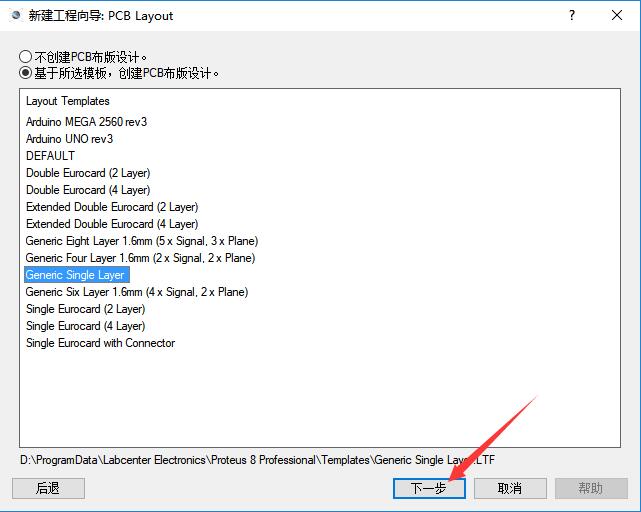

4、选择是否创建PCB布版设计，进行下一步，

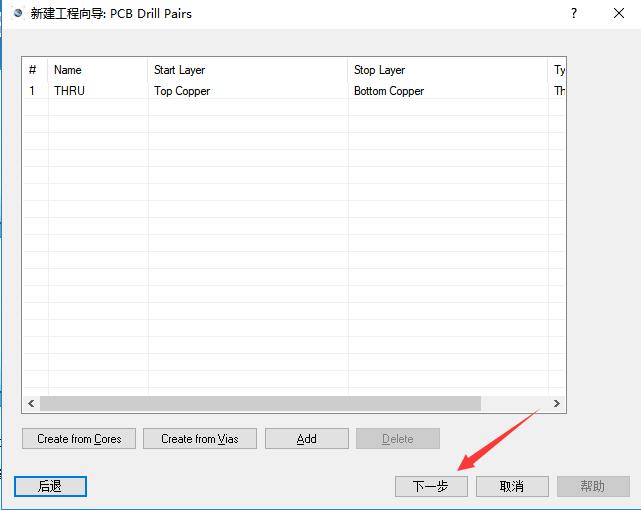

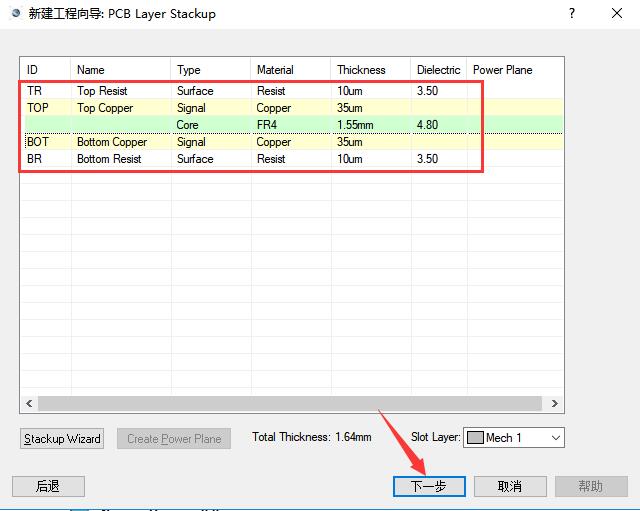

5、根据使用需要来对新工程的各个数值进行设置修改，修改完成，进行下一步，

6、确认工程的各项内容，继续下一步，

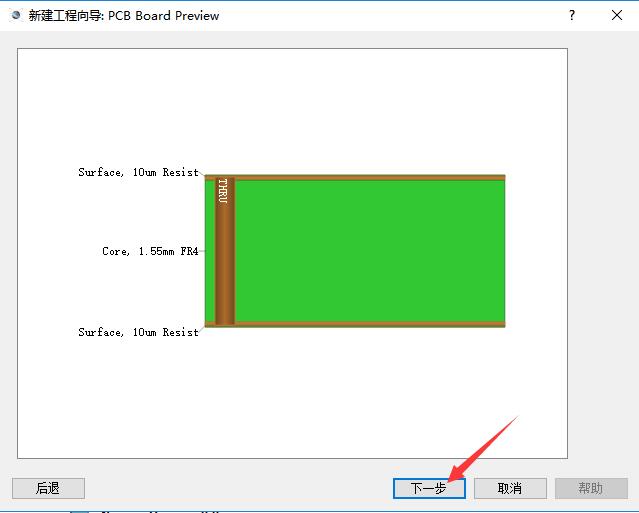

7、这是工程的简约示意图，确认，进行下一步，

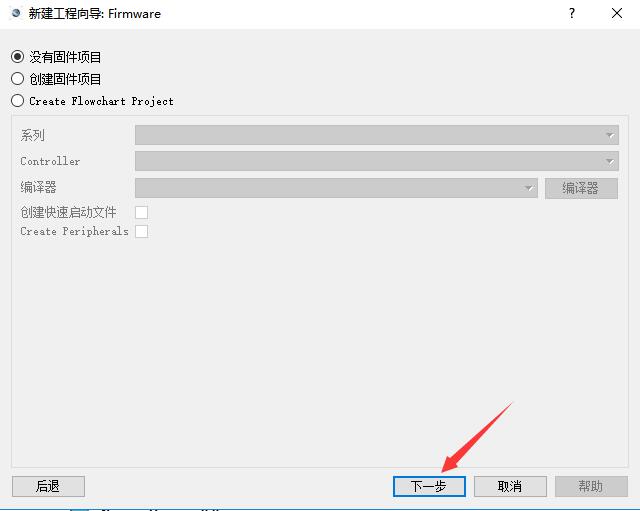

8、选择需要使用的固件，如果没有固件，勾选【没有固件项目】，进行下一步，

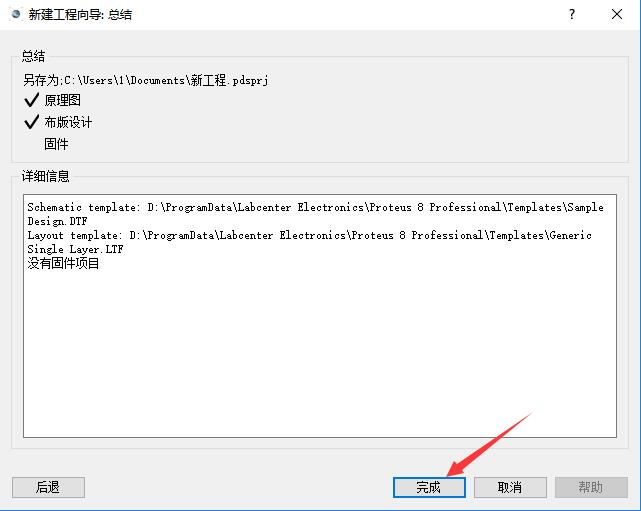

9、确认新工程的各项设置，全部无误，点击完成，

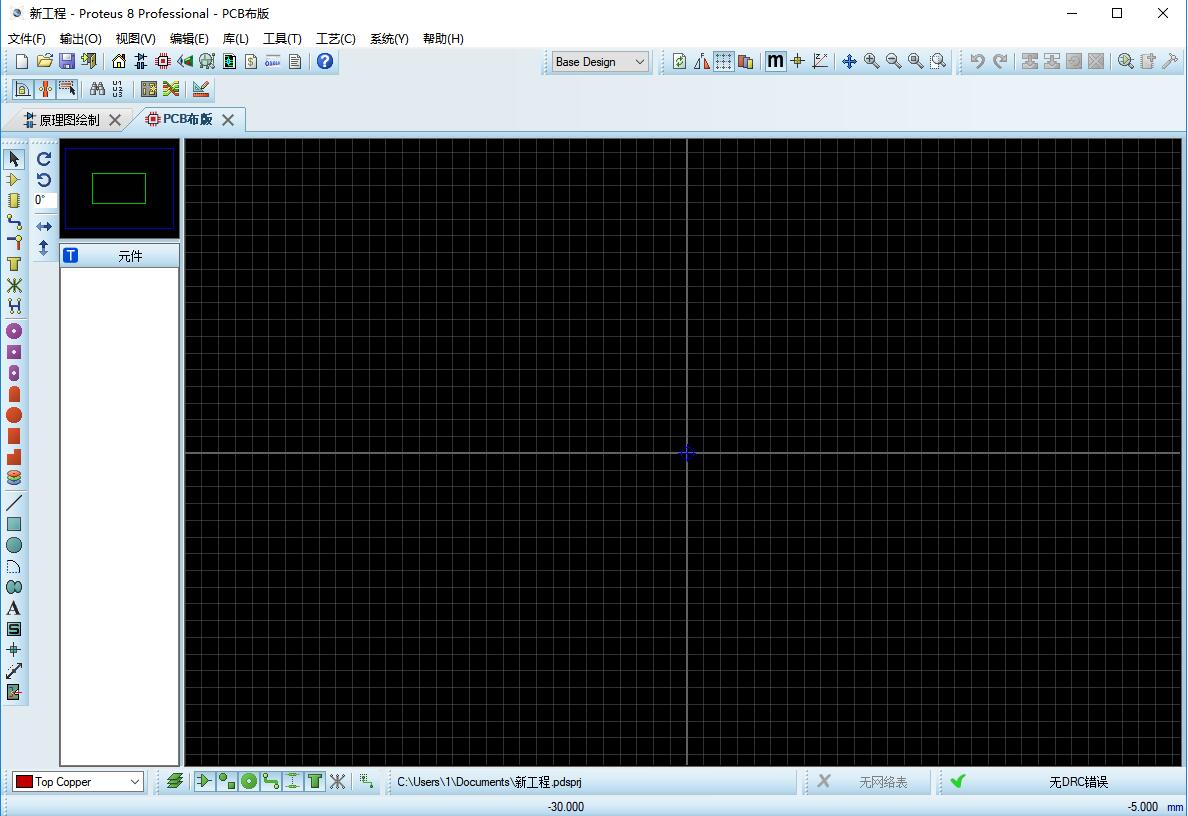

10、新建工程成功了，快来试试吧。

快捷使用

F8：全部显示 当前工作区全部显示

F6：放大以鼠标为中心放大

F7：缩小以鼠标为中心缩小

G：栅格开关栅格网格

Ctrl+F1：栅格宽度0.1mm 显示栅格为0.1mm，在pcb的时候很有用

F2：显示栅格为0.5mm，在pcb的时候很有用

F3：显示栅格为1mm，在pcb的时候很有用

F4： 显示栅格为2.5mm，在pcb的时候很有用

Ctrl+s：打开关闭磁吸 磁吸用于对准一些点的，如引脚等等

x：打开关闭定位坐标 显示一个大十字射线

m：显示单位切换 mm和th之间的单位切换，在右下角显示

o：重新设置原点 将鼠标指向的点设为原点

u：撤销键

Pgdn：改变图层

Pgup：改变图层

Ctrl+Pgdn：最底层

Ctrl+pgup：最顶层

Ctrl+画线：可以划曲线

R：刷新

+ -：旋转

F5：重定位中心
